- Cable de red de PLC con RJ-45
- Cable flexible azul de 0.5 mm2
- Cable de conexión a red eléctrica 230V F+N+TT
- Pilotos de 230V
- PLC Logo
- Rollo de estaño
- Interruptor unipolar 1 contacto 3 posiciones
- Fusible 0.2 A
- Toma de corriente alterna, interruptor de fusible, de entrada de c.a. as-10 con rocker switch (4pins)
- Terminal Faston Hembra
- Terminal para cable de 1.5 mm2
- Cuadro eléctrico superficie 10 elementos
- Cable espiral para hacer mazos de cables 16 mm diámetro

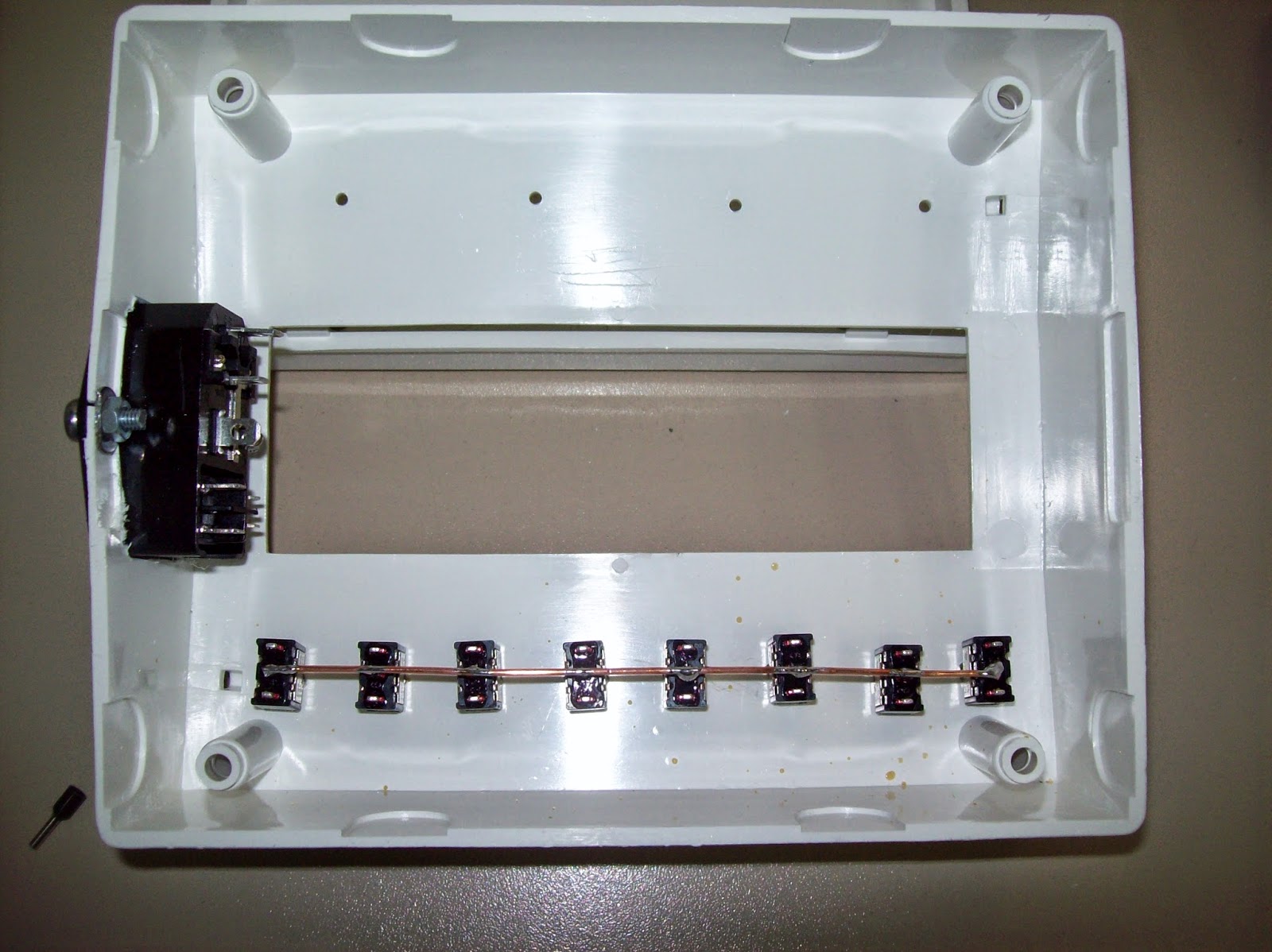

Mecanizado de caja-cuadro eléctrico que va a albergar el PLC. Tenemos que hacer un croquis para la ubicación de los elementos.
Conexionado de los conmutadores mediante un conductor soldado de 1.5 mm2.
Conexionado de conductores flexibles de 0.5 mm2.
Montaje mediante terminales faston hembras al interruptor con fusible.
Inserción en cuadro eléctrico y realización de los mazos de cables mediante cables en espiral.
