FORMACIÓN PROFESIONAL BÁSICA. Electricidad-Electrónica: octubre 2014

ENTRENADOR DE LÁMPARAS. CONEXIONADO SERIE, PARALELO Y MIXTO.

Los alumnos han fabricado un entrenador de lámparas que vamos a utilizar para conectar tres lámparas de diversas maneras con la ayuda de conectores.

Este sería el interior, en el que hemos llamado a los portalámparas L1, L2 y L3; a las entradas, de color azul, E1, E2 y E3 y a las salidas, en color rojo S1, S2 y S3.

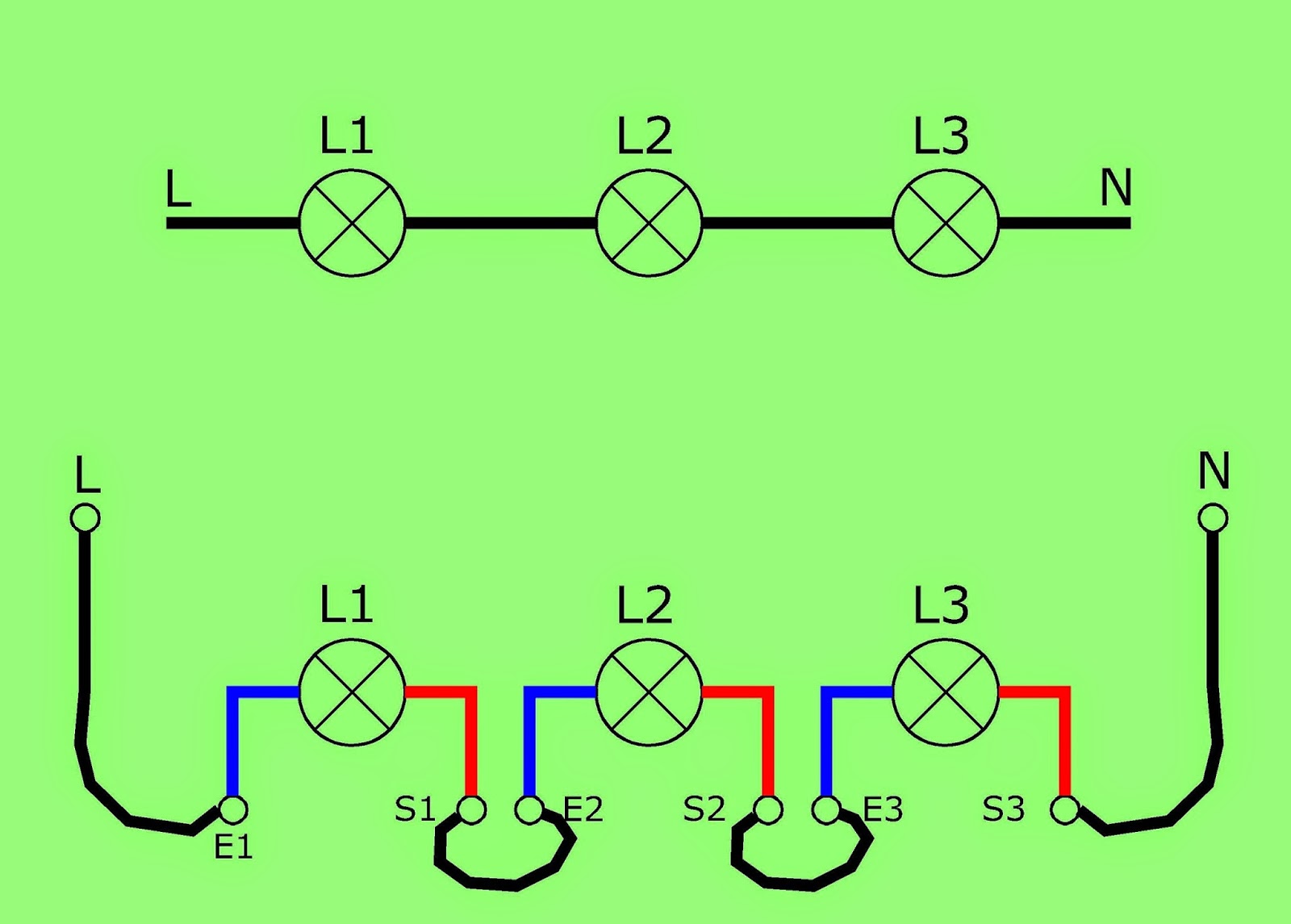

MONTAJE 1 - LÁMPARAS EN SERIE.

La conexión se realiza uniendo entradas y salidas de elementos diferentes.
Recuerda que lucen menos porque la tensión a la que están sometidas es menor a la nominal de lámpara.
Si un cable no tiene continuidad o una lámpara está fundida, el circuito no funciona.

MONTAJE 2 - LÁMPARAS EN PARALELO.

La conexión se realiza uniendo todas las entradas por un lado y todas las salidas por otro.
La intensidad lumínica de cada lámpara es la nominal, osea la correcta.
Las lámparas son independientes, luego si una se rompe, el resto sigue funcionado.

MONTAJE 3 - DOS LÁMPARAS EN PARALELO CON UNA EN SERIE

MONTAJE 4 - UNA LÁMPARA EN PARALELO CON DOS EN LÁMPARAS EN SERIE

Y ahora luciendo.

PUNTO DE LUZ SIMPLE. ESQUEMAS, LISTA DE MATERIALES Y MEDIDA DE LA CONTINUIDAD Y RESISTENCIA

Este montaje consiste en activar una lámpara H con un interruptor S, estando todo ello protegido por un interruptor automático magnetotérmico (PIA F+N).

A la hora de realizar el montaje hay que tener en cuenta los diferentes colores para los conductores:

AZUL (Neutro-N)
MARRÓN-NEGRO-GRIS (Fase-L)
AMARILLO-VERDE (Conductor de protección-PE)

Para relacionar correctamente los conductores del circuito multifilar y el práctico los vamos a nombrar de la siguiente manera:

N - Conductor azul, que parte aguas abajo del neutro del PIA y que se conecta al portalámparas H.
1 - Conductor marrón, conectado aguas a bajo de la fase del PIA y se conecta al interruptor S.
2 - Conductor marrón, que une el interruptor S y el portalámparas H.

Antes de realizar el montaje tenemos que dispioner de los siguientes circuitos:

MULTIFILAR
PRÁCTICO
UNIFILAR
3D
PLANTA

CIRCUITO MULTIFILAR

CIRCUITO PRÁCTICO

CIRCUITO UNIFILAR

CIRCUITO 3D

CIRCUITO DE PLANTA

Los materiales que se necesitan son los siguientes:

MATERIALES

LISTA DE MATERIALES

MONTAJE TERMINADO

Una vez realizado el montaje vamos a realizar los siguientes ensayos:

CONTINUIDAD sobre el conductor de protección PE (Óhmetro 2), el cual va a dar como valor muy pequeño, es decir prácticamente cero.
MEDIDA DE LA RESISTENCIA de la lámpara (Óhmetro 1). Recuerda que el PIA e interruptor tienen que estar cerrados. Si el valor obtenido fuera infinito (-1- valor del óhmetro) nos indicaría que hay algún cable no hace buena conexión o algún aparato está estropeado.

MEDIDA DE LA CONTINUIDAD Y RESISTENCIA
